一、 用途、特點：

XF30DQ-G型多功能校準儀（以下簡稱校準儀）是具有五位半LCD液晶屏數字顯示輸出值，并可同屏顯示被檢表誤差、誤差修正值、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。設有22檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。

XF30DQ-G采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、量程寬、分檔細、安全可靠；幅值調節選擇數字鍵式控制和編碼器調節組合，使其控制靈活，反應迅速，實現定值輸出和連續調節的不同需求，使用更加方便快捷。適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上電流、電壓表。廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修等。

二、 主要功能：

2.1 5位半LCD數字顯示輸出量，同屏顯示檔位、量程、被檢表示值誤差rA和引用誤差rm、誤差修正值、輸出量百分比、被檢表滿度值、頻率、步進值，按實際值和百分比兩種方式同時顯示輸出量，即時讀出被檢儀表的誤差，省時省力。

2.2 采用調節器鍵盤控制輸出量的增減。調節器上有鍵盤和編碼器兩種配置，光標初始位置在最后一位，按左右箭頭可移動至除第一位數字外的各位數下方。編碼器依光標位置增減數值。鍵盤控制量分為100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N為3、4、5、6、10、15）。

2.3交、直流電壓輸出范圍:0～ 250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,電壓最大輸出1100V。

2.4 交、直流電流輸出范圍:0～100uA～500uA～2.5mA～10mA～25mA～100mA～250mA～1A～2.5A～10A～50A,電流最大輸出55A。

2.5 除儀器標注的量程外，還可以通過調節器上的滿度鍵進行量程擴展，如250 mV檔可擴展為75 mV、100 mV、125 mV、150 mV、200 mV、250mV具體擴展量程見表2。最大限度滿足被檢表各種量程檢測的需求。

2.6 為滿足各類被檢表的不同需要，校準儀設有主要輸出端子兩只，分別為公共端（黑色接線柱）和交直流輸出端（紅色接線柱）；黑色接線柱與紅色接線柱之間是交、直流電壓和電流輸出端；輔助輸出插孔：二只（黑色接線柱分別與綠色-黃色插孔用于檢定交流高內阻表）。

2.7交流提供任意輸出頻率：四位LED顯示，40Hz-1200Hz連續可調，采用數字技術保證頻率的準確度和穩定性。

2.8 輸出超載能自動保護，手動復位。（當儀表超載或在未接計算機時按確認鍵屏幕顯示“Send to PC”時，按復位鍵儀器恢復正常。）

2.9 電阻輸出選擇

根據需要的電阻值，選擇不同的檔位。從黑插孔和綠孔“×1”插孔可以輸出10Ω～24kΩ共11種標準電阻，從黑插孔和黃“×1000”插孔可以輸出10kΩ～24MΩ共11種標準電阻。

2.10 鉗形表測量：配用本廠HG1000A標準線圈，可測量0～1000A電流，轉換誤差±0.8%。（撥動前面板右下方的鉗形表/實際值選擇開關，置于鉗形表一側即可實現鉗形表測試值顯示）

2.11除儀器本身具有的功能外，還可以通過RS232接口連接計算機，選用本公司專用計量軟件進行數據處理，聯機打印測試數據。

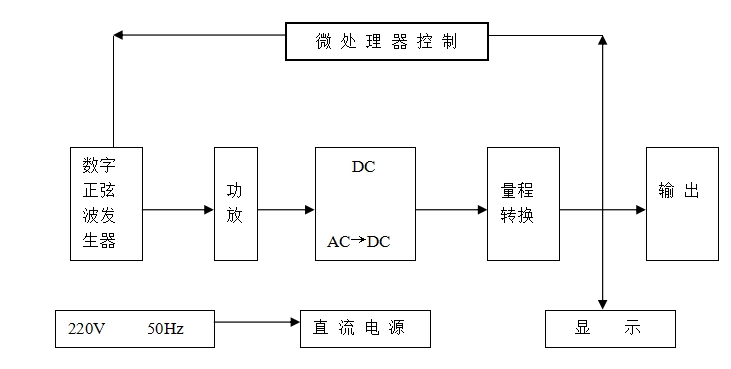

三、 工作原理框圖：

校準儀由供電電源單元、功放單元、數字正弦波發生器單元、AC/DC單元，量程轉換單元、顯示單元、微處理器控制單元、標準電阻器單元等部分組成。

四、 技術性能：

4.1、穩定性：   AC﹤滿量程的0.02%/5分鐘

                    DC﹤滿量程的0.01%/5分鐘

作精密測量時儀器需預熱兩小時。

4.2、交流失真度： ﹤0.5%

4.3、直流紋波系數：﹤0.05%（額定輸出時）

4.4、輸出頻率準確度：40Hz-1200Hz﹤0.1%

4.5、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1）      （23℃±2℃，輸出值大于10%量程）

附表（1）

4.6、電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz；

4.7、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80%

4.8、工作時間： 連續

4.9、外形尺寸：寬×高×深 480×135×460（mm）

4.10、重量 ：約18kg
