1. 概述

接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電安全的重要措施。

接地電阻表的國家檢定規程是JJG366-2004接地電阻表檢定規程和JJG1054-2009鉗形接地電阻儀檢定規程。

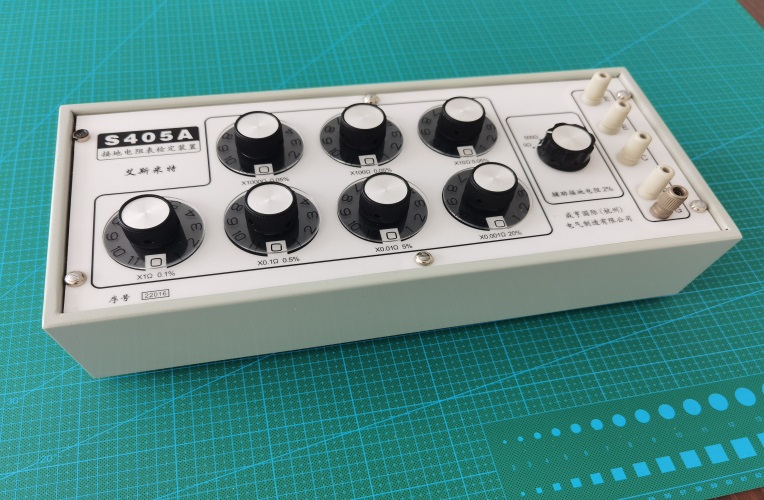

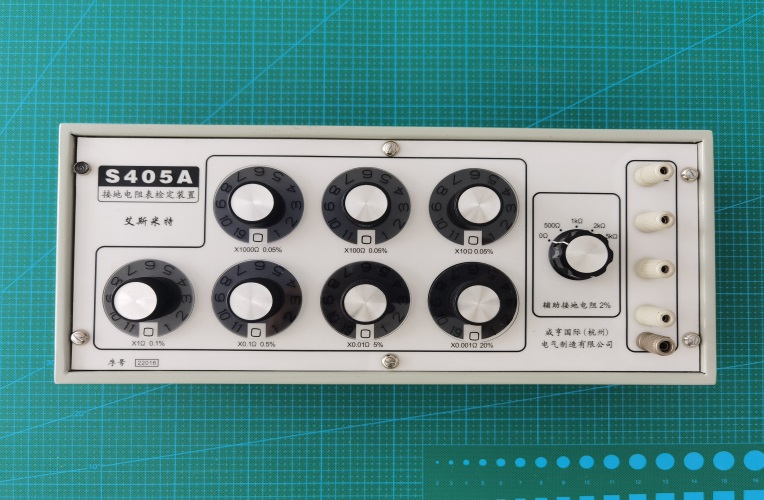

HGHJDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器，可檢定各種準確度等級的和各種型號的模擬式、數字式接地電阻表和鉗形接地電阻儀。不得用于接地導通電阻表(工作電流為AC25A)及大地網接地電阻表的檢定?？勺麟娮柘涫褂?，分辨力達1mΩ。

2. 主要技術指標

2.1 電阻輸出范圍0.010Ω～20001.110Ω；最小分辨力：1mΩ。

2.2 模擬接地電阻r_E（標準電阻器）

2.3 模擬輔助接地電阻r_P、r_C（輔助接地電阻）

3. 工作原理

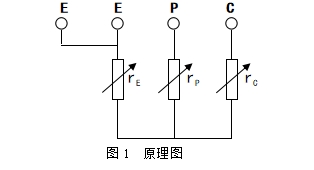

原理線路如下：

rE ：0.010Ω～20001.110Ω

rP =0Ω，500Ω，1000Ω，2000Ω，5000Ω

rC =0Ω，500Ω，1000Ω，2000Ω，5000Ω

   圖中:rE為模擬接地電阻（標準電阻器）

rP為模擬輔助接地電阻

rC為模擬輔助接地電阻

4. 使用方法

基本誤差檢定采用直接比較法。

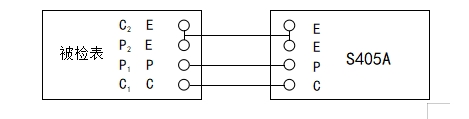

4.1 當被檢接地電阻表的示值>10Ω時，檢定時按圖2接線。接地電阻表采用三端鈕接線。

       圖2  R_X >10Ω時的原理接線圖

注：被檢表E（C₂、P₂）與檢定裝置E之間的導線應盡量粗，即專用導線中的粗導線，以減小測量誤差。

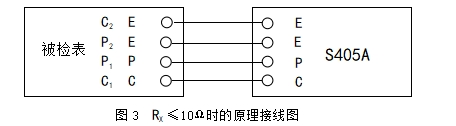

4.2當被檢接地電阻表的示值≤10Ω時，檢定時按圖3接線。接地電阻表采用四端鈕接線。

4.3  基本誤差檢定時，將模擬輔助接地電阻rp和rc的阻值置500Ω，即將裝置中輔助接地電阻開關置500Ω處。

4.4  檢定模擬式接地電阻表時采用符合測量法。轉動接地電阻表，使手搖發電機搖柄轉速達到規定值（電池式接地電阻表工作電壓應符合規定值），調節標準電阻器rE，使被檢表的指針與對應的帶數字的分度線吻合。此時被檢接地電阻表的示值誤差為：

式中：γ — 接地電阻表的示值誤差

Rx — 接地電阻表的指示值

Rn — 標準電阻器rE實際值

Rm — 接地電阻表的滿度值

4.5 數字式接地電阻表的檢定。選擇檢定點，調節并讀取標準電阻器的示值Rn，接地電阻表的絕對誤差為：

△ R = Rx-Rn

式中：△ R — 接地電阻表的絕對誤差

Rx — 接地電阻表的顯示值

Rn — 標準電阻器rE實際值

接地電阻表的相對誤差用百分?jǐn)?shù)表示為：

R_m — 接地電阻表的滿度值

4.6 輔助接地電阻影響試驗

在檢定接地電阻表最低電阻量程的上限時，將輔助接地電阻開關分置于0Ω，1000Ω，2000Ω和5000Ω各檢定一次，檢定結果與輔助接地電阻為500Ω時的檢定值之差，即為輔助接地電阻影響試驗值。

5. 裝置的檢定

5.1 模擬接地電阻（標準電阻器）rE的檢定

電阻輸出端為E、E ；P、C（rp 、rc為0）四端，用四端鈕接線，按檢定電阻箱的方法檢定。

5.2.1 rP檢定時,電阻輸出端為E、E (rE為0.010Ω)；P、P

5.2.2 rC檢定時,電阻輸出端為E、E (rE為0.010Ω)；C、C

6. 成套性

6.1  檢定裝置1臺

6.2  專用導線1組

6.3  說明書1份

6.4  專用包裝箱1只

7.  售后服務

在遵守本說明書規定的條件下使用，保修一年，其它情況下?lián)p壞，酌情收取元件費和維修費。
